紫光企業云圖
一、企業簡介
紫光云引擎科技（蘇州）有限公司是紫光集團投成立的，作為紫光集團工業互聯網產業總部，踐行紫光集團工業互聯網戰略，為工業企業提供全方位的工業云服務和智能制造系統解決方案，致力于成為助力中國制造2025的創新組織。
紫光云引擎公司依托紫光集團的企業實力、資本資源、IT科技動力和投融資運營優勢，以“平臺+服務+生態”的發展理念，建設了具有完全自主知識產品的紫光工業互聯網平臺UNIPower，是目前業內專門面向工業企業進行IaaS、PaaS、SaaS統一全生態運營的“互聯網+先進制造業”智能制造公共服務平臺。平臺具有完整的IaaS基礎設施服務能力，提供超50種IaaS服務，滿足企業上云的基本需求；實現三大核心PaaS平臺服務，即物聯網IoT平臺、工業應用開發平臺、工業大數據平臺，滿足80%的工業設備和場景的物聯網能力，提供EB級的數據存儲與分析服務；聚合行業SaaS合作伙伴，提供超過300余種豐富的場景化SaaS應用服務，提供電子信息制造、注塑、鈑金、紡織、鋼鐵、化工、新能源等10大行業端到端系統解決方案能力。
二、工業APP簡介
（一）、問題定位
隨著業務的快速發展，制造業公司在自動化,信息化及智能化方面正如火如荼的進行，目前各軟件系統，自動化設備，自動化產線數據分散，信息不連通，缺乏一個平臺整體呈現，有如下痛點：
1、 企業業務數據維度多，數據量大，無法對所有數據進行精準推送和多維度展示，導致對業務狀況不能精準掌握；
2、 企業整體數據無法實時精準推送，致使決策滯后，導致制造成本提升，效率降低；
3、 無法預知未來一定時間各項業務狀況，突發事件頻發，影響產品質量和成本；
4、 企業大量實時數據對傳輸和存儲要求高，維護成本高。
建立智能制造企業云圖，與現有業務系統集成，作為信息化，智能化的一個重要組成部分，負責公司各系統關鍵數據采集、匯總、分析處理，并以圖形化，虛擬加實景形態展現，以達到透明化管理、調度、控制、優化的目的。將有利于公司全價值鏈信息暢通，提高設備利用率和生產力，降低能耗，提升綜合競爭力。
（二）、創新點
紫光企業云圖APP依托紫光工業互聯網平臺能力，集成計算機仿真、物聯網、數據采集、大數據、視頻、BI等技術，覆蓋電子信息、注塑、鈑金、紡織、鋼鐵、新能源等10類工業行業。大數據和云計算及時整理分析數據，融合精益、PDCA、價值流等理念對企業進行實時畫像，通過預測模型和機器學習，能夠智能演繹企業未來畫像，為企業決策提供數據化支撐，實現企業業務流程可視化全景管理，精準決策推送，未來業務預警預測管理，幫助客戶建立實時、動態、多維度的企業畫像，并通過大數據技術分析預測企業未來畫像，打造企業數字化智能工廠門戶。
（三）、功能介紹
紫光企業云圖APP具有智能交付管理，智能物流管理，智能生產管理，智能監控管理，智能質量管理，智能設備管理六大功能板塊。
1、交付管理：包括分國內交付和全球交付。

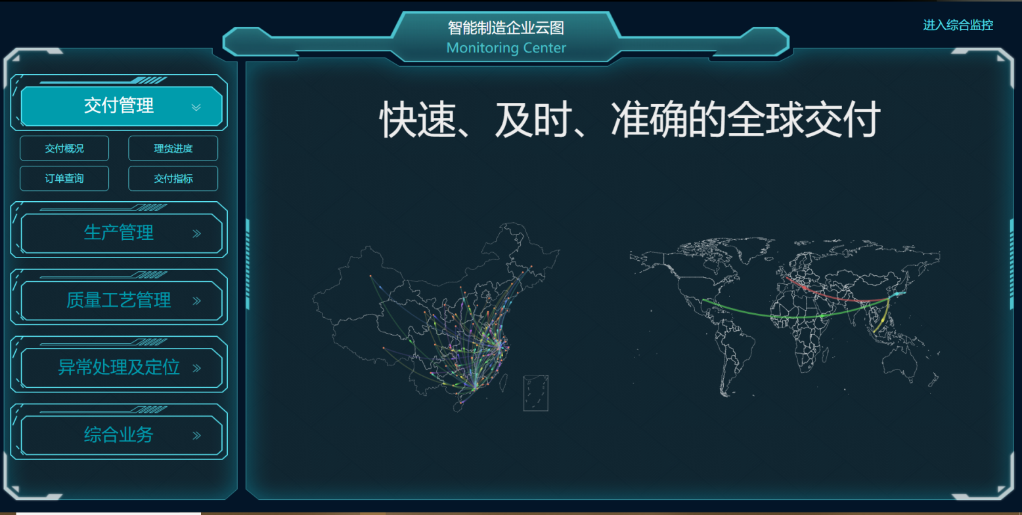

圖1 交付管理界面
2、生產管理：制造業整個預測，采購，生產調度，訂單履行系統全部實現EDI接口，自動化執行，只有在有例外需求時才會進行人工干預。

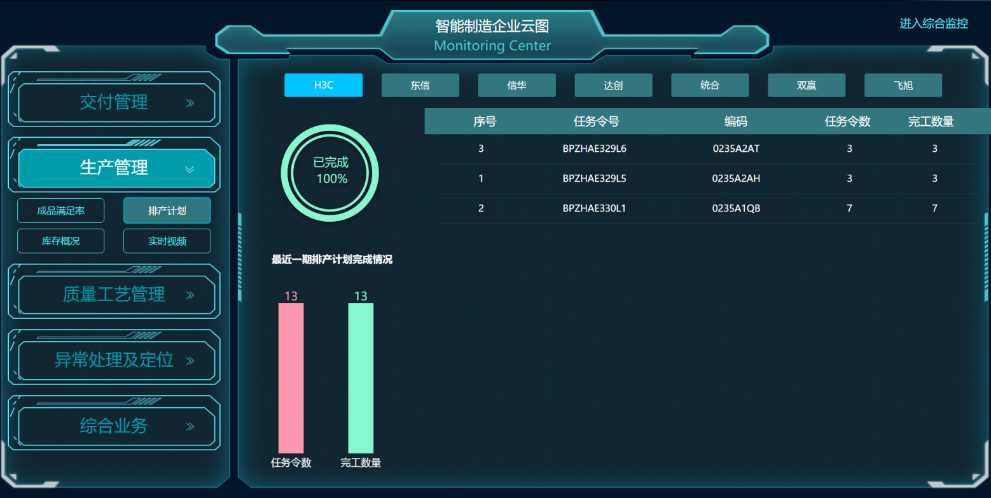

圖2 生產管理界面
3、質量工藝管理：各個廠家的實時生產質量工藝狀態會自動傳回到制造業這里，以提高制造業的反應速度和處理效率。

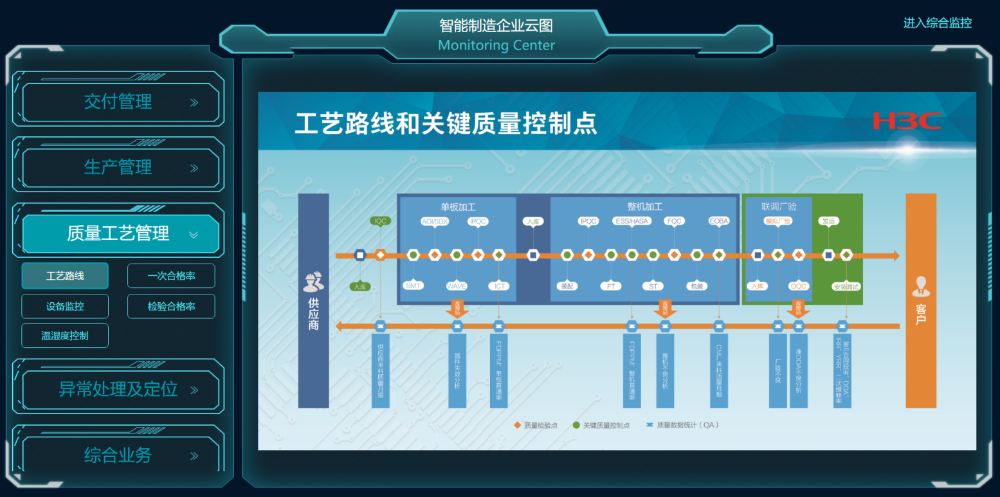

圖3 質量工藝管理界面
4、異常處理和定位：前面的工藝路線和關鍵質量控制點制造業已經看到產品生產過程復雜性，生產過程中不可避免的出現各類質量技術問題?？焖俳鉀Q各種問題既是生產支持能力的體現，也是及時滿足客戶訂單的要求。這里制造業主要體現質量，設備等監控出現異常產生的問題單的及時處理指標，通過這些指標的監控推動問題及時得到處理和閉環。

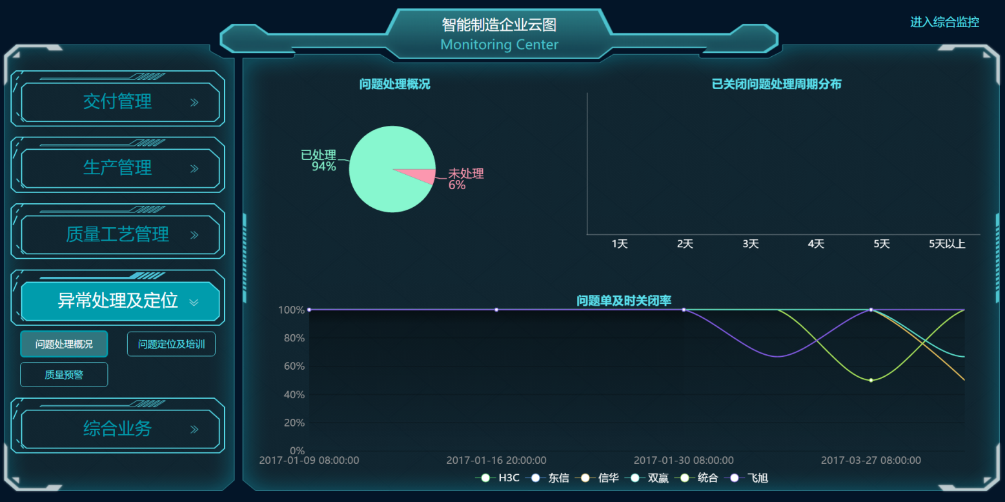

圖4 異常處理及定位界面
5、綜合業務：通過業務網關，網絡設備將所有的設備信息，加工過程信息，質量信息，工藝信息，物流信息傳輸到云存儲中進行數據分析和處理后展示/分發給監控中心和個業務模塊處理人員進行處理。

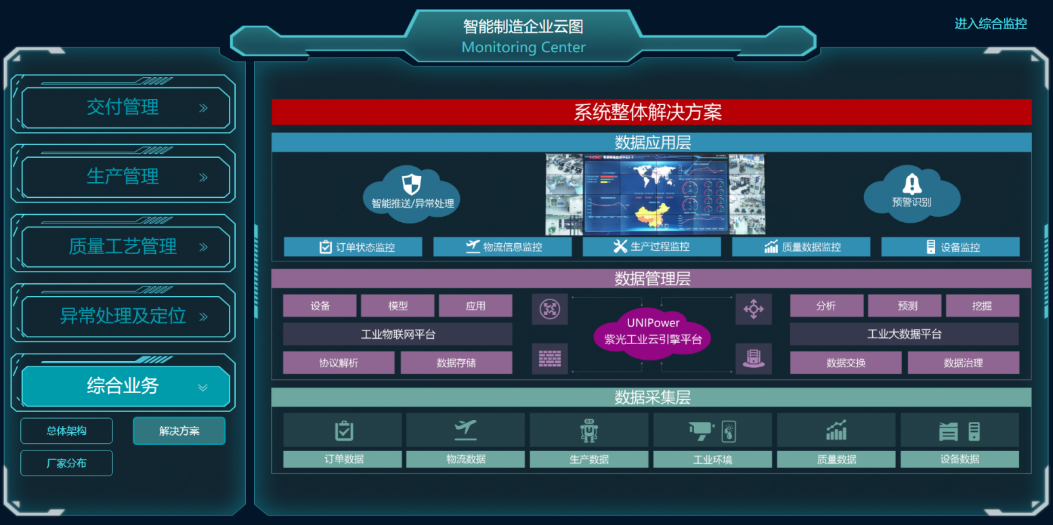

圖5 制造業的系統拓撲圖
這是制造業的系統拓撲圖，通過業務網關，網絡設備將所有的設備信息，加工過程信息，質量信息，工藝信息，物流信息傳輸到云存儲中進行數據分析和處理后展示/分發給監控中心和個業務模塊處理人員進行處理。
（%1） 、功能和技術指標優勢
紫光企業云圖APP具有如下優點：
1、智能架構：將所有數據集中管理，集中分析，容易管理和部署，方便維護，部署方便，數據實時性好，可擴展性強。
2、業務場景化、可視化分析： 對業務場景化、可視化實時展現，現場感強，提升企業整體形象。
3、智慧的洞察能力：通過對數據的實時采集、大數據模型分析、預測模型對未來業務場景進行模擬，較強的智慧洞察能力。
4、降低決策風險：通過對各維度、實時數據進行分析，為決策管理提供參考依據，避免決策風險。
5、自定義模式：系統可實現在技術框架內進行業務的自定義模式，適應未來業務的擴展需求。
三、技術方案說明
（一）、工業APP架構
紫光企業云圖APP系統采用B/S架構，基于Spring MVC開源框架開發，支持多種數據庫，采用Tomcat 8.0服務器，運行在Docker容器上。系統后端使用主流開源框架Spring Boot、Akka、MyBatis。前端采用React、ECharts、Ant Design開源框架。

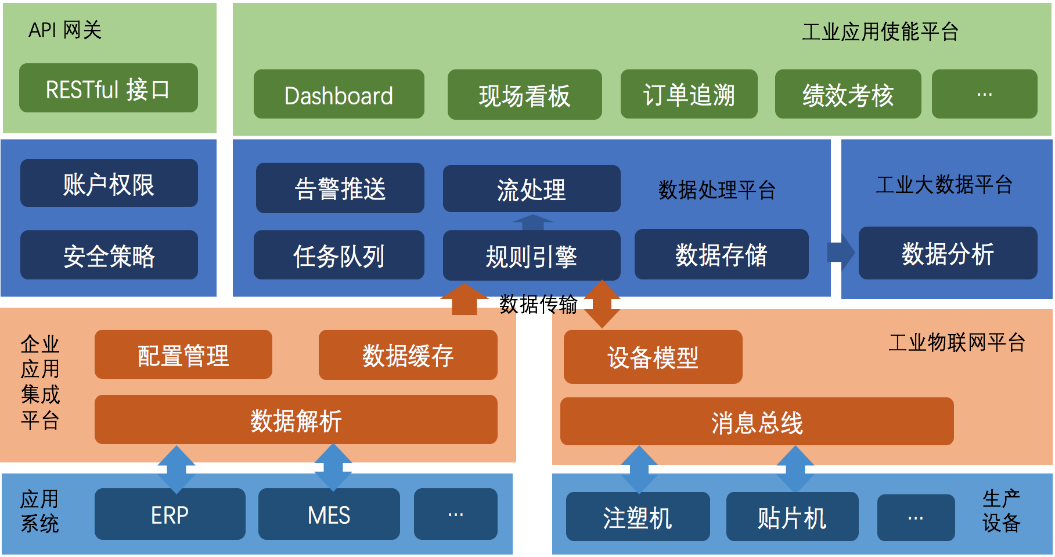

圖6 紫光企業云圖APP系統結構圖
APP具備從業務應用場景出發的應用模型和用于數據接入與處理的使能模型。數據接入廣泛支持各類設備及信息系統；數據展現具備豐富圖形組，支持自定義；應用模型包含智能的交付、物流、生產、監控、質量、設備管理等板塊，支持工廠運行規則的重用與繼承擴展，且支持多級數據監測策略與預測模型配置。

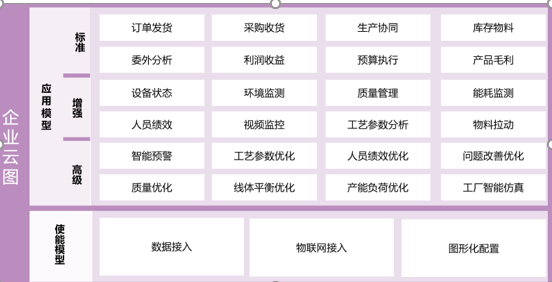

圖7 模型結構圖
（二）、工業APP關鍵技術
紫光企業云圖APP采用了如下技術：
1、強大數據接入能力：企業云圖云引擎可支持主流的工業&物聯網通訊協議，通過設備，傳感器，系統接入設備數據，廣泛支持各類設備如注塑機、SMT、CNC、電機等。同時，云引擎也提供了多樣化的系統集成方式，通過事件驅動或訂閱的方式，能夠實時的從業務系統中抽取數據。
2、豐富可視化畫像：企業云圖擁有豐富的表現形式，可以根據用戶需求定義圖形或者圖形組合。多樣化鉆取方式可以多維度分析數據，并通過層層鉆取，讓數據顆粒化，最終找出問題的本質。企業云圖提供靈活的用戶報告模板定義功能，用戶在需要的時候可以根據模板生成報告，支持多種格式PPT/WORD/PDF/XLS…。
3、智能可預測模型：企業云圖可設置監視策略，實現數據監視，對監視數據設置級別，不同級別的監視信息可通過多種方式推送到不同的人員?？梢耘渲妙A測模型，可以提前演繹趨勢，并通過大數據和機器學習進行自我修正或提示干預。
4、可繼承擴展模型庫：企業云圖模型庫的定義通過提取工廠實際運行規則來實現，這就使得庫中所定義的對象類可以被完整的重用，降低使用者系統開發工作量，并能夠很容易地在模型庫中快速引用。
5、全方位安全防護：企業云圖采用高性能系統架構，在高并發訪問、大吞吐量的場景下仍能保持快速響應，全方位一體化支撐業務的穩定可靠運行。企業云圖針對傳輸層、數據層、業務層和管理層都提供了領先安全防護機制，構建全方位的安全防護體系，滿足企業的安全合規要求。
四、應用情況描述
（一）、應用場景描述
“關于企業訂單情況，有多少訂單在生產，質量問題能否實時追溯？企業生產情況如何，哪些設備在工作，設備稼動率如何？關于人員情況，員工的工作績效怎么樣？”以上問題很多企業管理者都無法立刻給出答案，原因在于很多企業還是傳統的生產經營方式，缺乏統一抓手, 無法實現隨時隨地掌握生產經營狀態。企業云圖依托紫光工業互聯網平臺能力，基于卓越的精益經營理念，幫助客戶快速建立動態企業畫像， 通過數據分析預測企業未來畫像，打造數字化智能工廠門戶，幫助企業隨時隨地掌握生產經營狀態，提升企業核心能力，實現可持續改善。
（二）、商業化情況
目前企業都有智能制造及運營可視化需求，蘇州的制造企業近1萬家，有20%企業實施APP，全國市場是百億左右規模，有巨大的挖掘潛力。
紫光企業云圖APP已在如下領域和企業應用：
1、 電子信息領域：新華三集團
2、 電器組裝：TCL、日寶
3、 精密加工：人本集團、華亞智能

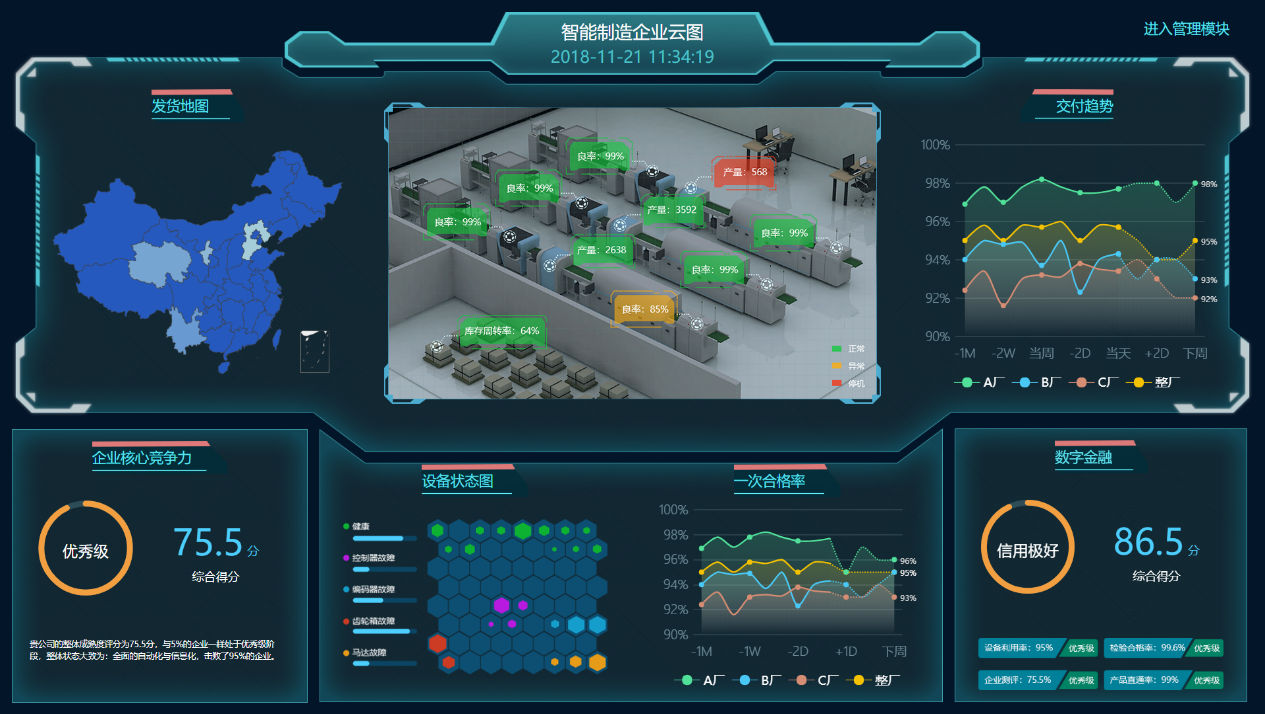

圖8 紫光企業云圖APP應用效果圖
